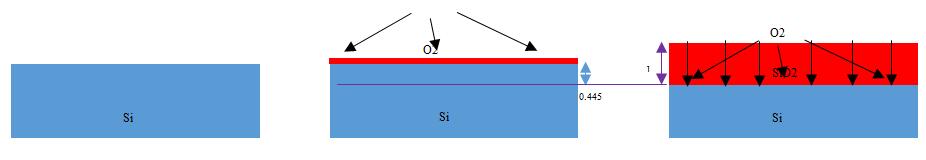

微納加工氧化工藝是在高溫下，襯底的硅直接與O2發生反應生成SiO2，后續O2通過SiO2層擴散到Si/SiO2界面，繼續與Si發生反應增加SiO2薄膜的厚度，生成1個單位厚度的SiO2薄膜，需要消耗0.445單位厚度的Si襯底；
相對CVD工藝而言，氧化工藝可以制作更加致密的SiO2薄膜，有利于與其他材料制作更加牢固可靠的結構層，提高M(jìn)EMS器件的可靠性。
同時致密的SiO2薄膜有利于提高與其它材料的濕法刻蝕選擇比，提高刻蝕加工精度，制作更加精密的MEMS器件。
同時氧化工藝一般采用傳統的爐管設備來制作，成本低，產量大，一次作業100片以上，SiO2薄膜一致性也可以做到更高+/-3%以內。
